TUTORIAL MERAKIT KOMPUTER

*PROSESOR

1. PERSIAPKAN SOKET PROSESOR PADA MAINBOARD DENGAN MEMBUKA ATAU MENARIK DAHULU TANGKAI SOKET KE ATAS AGAR TIDAK TERKUNCI.
2. LETAKKAN PROSESOR PADA SOKET YANG DISESUAIKAN DENGAN TANDA TITIK ATAU SISI PROSESOR YANG MIRING SAMA DENGAN POSISI YANG ADA PADA SOKET DENGAN BENAR DAN RAPAT.
3. KUNCI KEMBALI SOKET PROSESOR TERSEBUT DENGAN MENURUNKAN TANGKAI SOKET SAMPAI TERKUNCI DENGAN BAIK.
4. OLESKAN PASTA SECUKUPNYA PADA BAGIAN ATAS PROSESOR YANG AKAN DIPASANGKAN HEATSINK.

*MAINBOARD

• BUKA PENUTUP CASING BAGIAN KANAN DAN KIRI.

• PASTIKAN BAGIAN SISI KIRI CASING ATAU BAGIAN YANG KOSONG (TIDAK TERDAPAT PLAT ATAU LEMBARAN BESI YANG MENUTUPNYA SEPERTI PADA BAGIAN KANAN CASING) MENGHADAP KE ATAS.
• PASANG KAIT PLASTIK ATAU BAUT YANG BIASANYA DISEDIAKAN PARA PRODUSEN PADA LUBANG YANG ADA PADA BAGIAN PLAT BESI DI CASING.
• MASUKKAN MAINBOARD SECARA PELAN-PELAN DAN HATI-HATI DARI ATAS SISI YANG TERBUKA KE DALAM MAINBOARD. PASTIKAN POSISI LUBANG KECILNYA BERTEMU DENGAN KAIT PLASTIK YANG SUDAH TERPASANG SAMBIL MENEKAN PELAN-PELAN HINGGA TERKUNCI, SEHINGGA POSISI MAINBOARD PAS MENEMPEL PADA LEMBARAN BESI DI DALAM CASING DENGAN BENAR DAN BAIK.
• UNTUK MENGHINDARI TERJADI PERGESERAN PADA MAINBOARD DI DALAM CASING, SEBAIKNYA SETIAP LUBANG PADA MAINBOARD YANG MASIH KOSONG DIBERI BAUT DAN DIKUNCI DENGAN BAIK PADA LEMPENGAN BESI CASING.
• PASTIKAN MAINBOARD TERPASANG DENGAN BAIK DAN TIDAK GOYANG.

 *FAN PROSESOR



         1.PASANGKAN KIPAS HEATSINK DI ATAS

            PROSESOR

            DENGAN BENAR DAN TETAP HINGGA TERKUNCI

            DENGAN BAIK SEHINGGA TIDAK GOYANG ATAU

            TAMPAK AKAN LEPAS KEMBALI.





         2.HUBUNGKAN KONEKTOR POWER KIPAS

            HEATSINK

            PADA SOKET POWER YANG ADA PADA MAINBOARD.






3.PASTIKAN KEMBALI PROSESOR DAN HEATSINK
   SUDAH
   TERPASANG DENGAN BENAR DAN BAIK. PASANG
    MUR
    DAN BAUT PADA SETIAP SISI HEATSINK.

*MEMORI

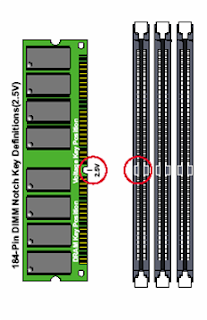

1.SESUAIKAN CELAH YANG ADA PADA BAGIAN BAWAH

   RAM DENGAN CELAH SLOT DDR YANG ADA PADA

   MAINBOARD.


2. PASANGKAN RAM KE SLOT PADA MAINBOARD

    DENGAN MEMEGANG SALAH SATU SISI BAGIAN

    DENGAN TANGAN KANAN DAN BAGIAN SISI YANG

    LAINNYA DENGAN TANGAN KIRI.


3. PASTIKAN KLIP KEDUA SISI SLOT DDR YANG

    BERWARNA PUTIH PADA MAINBOARD SUDAH

    TERBUKA ATAU DIGESER KE SAMPING.


        4.TANCAPKAN RAM KE SLOT DDR PADA MAINBOARD DENGAN MENEKAN KEDUA

            BAGIAN SISI YANG DIPEANG SECARA PELAN-PELAN DAN HATI-HATI HINGGA

            KLIP PADA DUA SISI SLOT DDR PADA MAINBOARD TERKUNCI DENGAN BENAR

            DAN BAIK.

        5. PASTIKAN KEMBALI RAM SUDAH TERPASANG DENGAN BENAR DAN BAIK.



*CARD ADD ON

      1.PASTIKAN CASING TETAP DALAM POSISI TIDUR



      2.TANCAPKAN CARD ADD ON PADA SLOT YANG TERSEDIA. SESUAIKAN DULU JENIS CARD YANG AKAN DIGUNAKAN.


      3.PASANG CARD TERSEBUT DENGAN HATI-HATI. TEKAN TEGAK LURUS DENGAN BIDANG MAINBOARD DAN PASTIKAN CELAH PADA CARD SESUAI DAN PAS DENGAN CELAH SLOT YANG ADA PADA MAINBOARD.

         4.KUNCI CARD TERSEBUT AGAR TIDAK MUDAH LEPAS DENGAN MEMASANG

            BAUT PADA BAGIAN ATAS CARD KE BELAKANG BAGIAN CASING YANG SUDAH

            TERSEDIA.

         5.PASTIKAN CARD TERPASANG PADA SLOT YANG BENAR DENGAN BAIK DAN

            TIDAK GOYANG DAN LEPAS.

*KABEL POWER

        1.PASTIKAN CASING TETAP DALAM POSISI

           TIDUR.



         2.TANCAPKAN CARD ADD ON PADA SLOT
             YANG TERSEDIA. SESUAIKAN DULU JENIS
             CARD YANG AKAN DIGUNAKAN.



 3.PASANG CARD TERSEBUT DENGAN    HATI-HATI. TEKAN TEGAK LURUS
    DENGAN
    BIDANG MAINBOARD DAN PASTIKAN CELAH PADA CARD SESUAI DAN PAS
    DENGAN CELAH SLOT YANG ADA PADA MAINBOARD.

4.KUNCI CARD TERSEBUT AGAR TIDAK MUDAH LEPAS DENGAN MEMASANG
   BAUT PADA BAGIAN ATAS CARD KE BELAKANG BAGIAN CASING YANG SUDAH
   TERSEDIA.

5.PASTIKAN CARD TERPASANG PADA SLOT YANG BENAR DENGAN BAIK DAN
   TIDAK GOYANG DAN LEPAS.


*KABEL IDE, AUDIO, POWER STORAGE &
  JUMPER

         1. PASTIKAN CASING MASIH TETAP BERDIRI.

         2. SEBAGAI PENGGANTI BAUT, PASANGKAN PENGAIT PLASTIK YANG AKAN
             MENGHUBUNGKAN HARDDISK ATAU OPTICAL DRIVE DENGAN CASING.
             PASANGKAN PERANGKAT TERSEBUT DENGAN POSISI KONEKTOR DAN
             INTERFACENYA (IDE / SATA) MENGHADAP KEDALAM SESUAI DENGAN
             DUDUKAN
             YANG ADA DI CASING. APABILA MENGGUNAKAN BAUT, JANGAN LUPA UNTUK
              MENGENCANGKAN BAUT.

          3. PASANGKAN PERANGKAT TERSEBUT PADA KEDUDUKAN YANG SUDAH ADA
              DARI BAGIAN DEPAN LUAR CASING, DENGAN TERLEBIH DAHULU MEMBUKA
              PENUTUP PLAT PLASTIK YANG BERADA DI BAGIAN DEPAN CASING.

          4. PASTIKAN KEDUDUKAN HARDISK DAN OPTICAL DRIVE TERSEBUT SUDAH
              TERPASANG DENGAN BAIK DAN TIDAK GOYANG.

          5. PASANGKAN KABEL POWER PSU KE SLOT KONEKTOR HARDDISK ATAU
              OPTICAL DRIVE DENGAN POSISI YANG BENAR DAN BAIK, KONEKTOR KABEL
              POWER TIDAK AKAN BISA MASUK KE SLOT KONEKTOR YANG ADA PADA
              KEDUA PERANGKAT TERSEBUT.

          6. PASANGKAN SATU ISI KONEKTOR KABEL INTERFACE IDE / SATA PADA SLOT
              KONEKTOR IDE / SATA PADA MAINBOARD DENGAN POSISI YANG BENAR DAN
              BAIK, JIKA TERBALIK KONEKTOR TIDAK AKAN BISA MASUK DAN TERPASANG.
              KEMUDIAN PASANGKAN SATU SISI YANG LAINNYA PADA KONEKTOR YANG
              ADA PADA KEDUA PERANGKAT TERSEBUT. UNTUK INTERFACE IDE KABEL
              POSISI BAGIAN GARIS BERWARNA MERAH PADA KBEL TERSEBUT AKAN
              BERTEMU DENGAN SISI MERAH KABEL POWER PSU.
